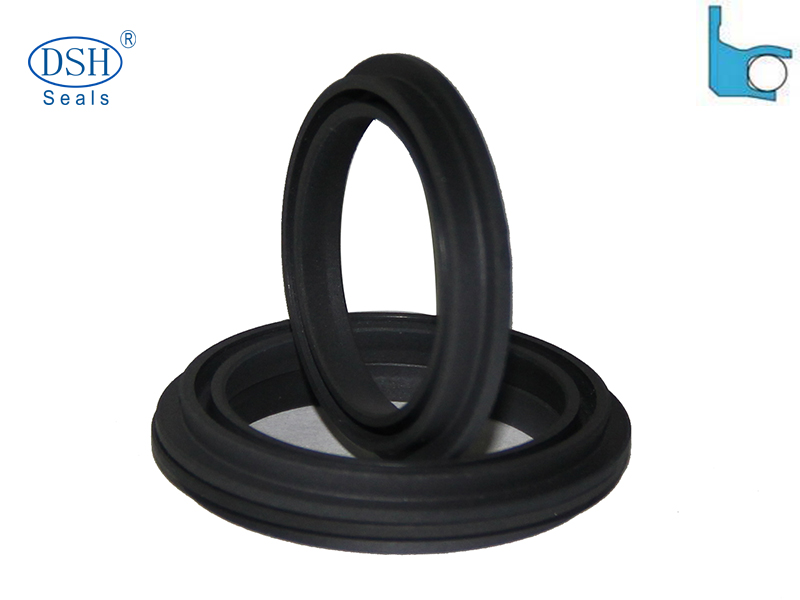

高低唇軸用Rod
- 代碼：PTW/PTUF
- 壓力≤(MPa)：25
- 速度≤(m/s)：2
- 溫度℃：-40/+260
- 材料：填充PTFE/不銹鋼彈簧
- 介質：幾乎所有液體、化學藥品和氣體
- 應用：軍用及工業標準
- 訂購熱線：400-0087-996
| 技術參數 Technical Data | ||||
| 壓力Pressure[Mpa] | 溫度Temperature(℃) | 速度Sliding speed(m/s) | 介質Medium | |
| 標準產品Standard |
25(Static 靜密封) 15(Rotary 轉動) |
-40/+260 | 2 | 幾乎所有液體、化學藥品和氣體Virtually all fluids, chemicals and gases |
*工作溫度底于0℃時，請與我方聯系
For temperatures below 0℃, please consult Technical Support.
| 材料Material | |||||||||||||||
| 彈簧Spring | 密封件Seals | ||||||||||||||
| 標準設計Standard | 不銹鋼Stainless steel 304/316/301 | PTFE -Filled 填充PTFE | |||||||||||||
|
彈簧 Spring 103 |
彈簧 Spring 400 |
彈簧 Spring APS |
|||||||||||||
|
|
|
|||||||||||||
訂貨范例 Order Example for Standard version:
|
軸徑 d A(mm) |
溝槽底徑 D1 B(mm) |
溝槽底徑 D1 L(mm) |
彈簧形式 Spring Type |
槽寬 L(mm)Type |
訂貨號 Order Number |
| 50 | 60.5 | 67.5 | 400 | 7.1 | PTW 50X60.5X7.1-400 |

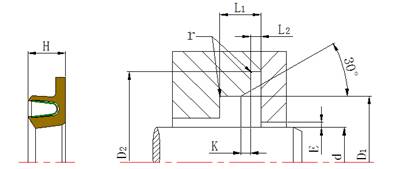

Installation Dimension table based on Metric Size
公制溝槽尺寸(mm)
|
軸徑 Rod diameter |
溝槽底徑 Groovediameter |
槽寬 Groove width |
安裝倒角 Lead-in | 圓弧過渡 |
軸間的間隙 Radialclearance E max |
||||||
|
標準尺寸范圍 Standard range d f8/h9 |
擴展尺寸范圍 Available range d f8/h9 |
D1 H9 | D2 H10 | L1 min | L2 | k | r | ＜2 Mpa | ＜10 Mpa | ＜20 Mpa | |
| 1 | 5.0-19.9 | 20.0-200 | d+5.0 | d+9.0 | 3.6 | 0.85+0/-0.1 | 0.8 | 0.3 | 0.25 | 0.15 | 0.1 |
| 2 | 20.0-39.9 | 10.0-400 | d+7.0 | d+12.5 | 4.8 | 0.35+0/-0.15 | 1.1 | 0.4 | 0.35 | 0.2 | 0.15 |
| 3 | 40.0-399.9 | 20.0-700 | d+10.0 | d+17.5 | 7.1 | 1.80+0/-0.02 | 1.4 | 0.5 | 0.5 | 0.25 | 0.2 |
| 4 | 400.0-999.9 | 35.0-999.9 | d+22.0 | d+22.0 | 9.5 | 2.80+0/-0.20 | 1.6 | 0.5 | 0.6 | 0.3 | 0.25 |
密封件作為密封配件之一，在工業生產行業中應用廣泛，且用量之大。有些企業都會儲備些常用的密封件以備不需之需。讓人擔心的事就是密封件保存環境，而東晟密封件告訴您……如何貯存密封件?如果密封件存儲不好的話，就會造成密封件大量浪費。下面具體看一下密封件都有哪些貯存條件，才能更好地保存密封件。
一、避免高溫
密封件必須避開強光照射，避免密封件被空氣中臭氧侵蝕或提早老化。各種密封其性能影響因素是不同的，如機械密封（填料密封等）影響因素有溫度、介質、磨損、所承受壓力等。
注：各種密封其性能影響因素是不同的，如機械密封（填料密封等）影響因素有溫度、介質、磨損、所承受壓力等。
